Как обжать RJ-45
Как обжимать RJ-45. Разводка кабеля RJ-45. Обжим по стандарту 568A и 568B
Для начала стоит отрезать кабель нужной длины. С обоих концов зачистите защитную оболочку кабеля (на расстояние в 3 см) с помощью специального инструмента или подручных приспособлений, раскрутите пары проводков, распрямите и расположите в строгом порядке:
Бело-Оранжевый, Оранжевый, Бело-Зеленый, Синий, Бело-синий, Зеленый, Бело-Коричневый, Коричневый

В таком же порядке проводки необходимо вставить в коннектор. Следите, чтобы каждый провод попал в свой желобок и доходил до конца коннектора, упираясь в переднюю стенку. Все проводки должны быть равной длины, иначе правильно обжать сетевой кабель будет проблематично.

Дальше всё просто - берете инструмент для обжима RJ-45 и хорошенько зажимаете коннектор. Один конец готов! Если вам нужен прямой обжим (компьютер - хаб), то друго конец необходимо обжать точно таким же образом. Если же необходимо обжать RJ-45 для схемы компьютер - компьютер или хаб - хаб, то для другого конца используется следующий порядок проводков:

Бело-Зеленый, Зеленый, Бело-Оранжевый, Синий, Бело-синий, Оранжевый, Бело-коричневый, Коричневый

В остальном никаких отличий нет. Вот как правильно обжать витую пару в зависимости от схемы использования. Стоит отметить, что часть современного оборудования умеет определять, как обжат кабель, и способна корректно работать с любым из них. Тем не менее, далеко не всегда подходит универсальный вариант и приходится обжимать сетевой кабель правильно.

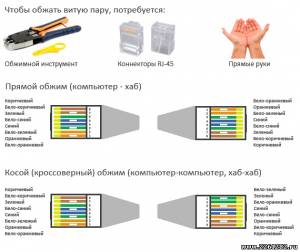

Чтобы было более понятно, о чем мы писали выше, смотрите на приведенную картинку - в ней мы отразили оба варианта обжима витой пары. Кроме того, картинку можно сохранить к себе на компьютер, чтобы в дальнейшем быстро вспомнить порядок расположения проводков.
